ランクル70 スターターのO/H

2007/07/25(Wed)11:59

ランクル70のセルモーターのオーバーホールをしました。

”怪しい”と思ったら早めの対処がトラブルを回避する事になります。
セルモーターの故障は車輌火災にも繋がりますので要注意です。

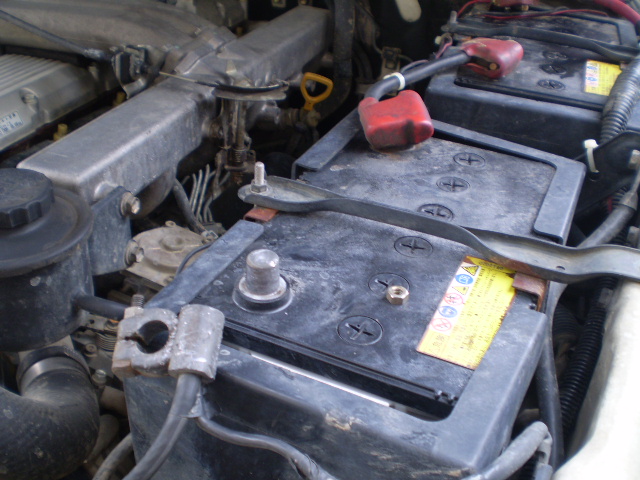

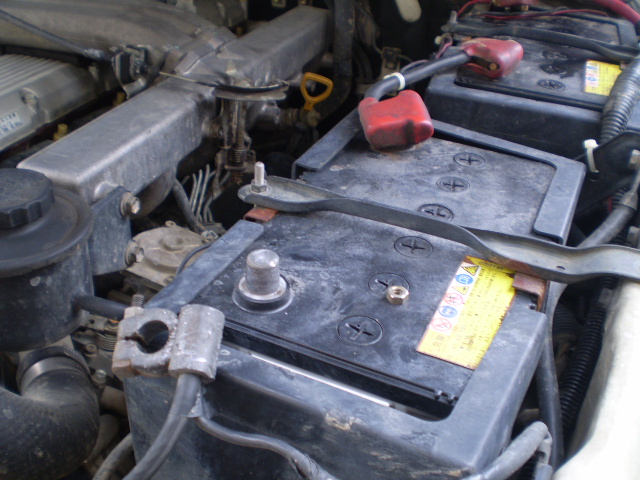

最初の工程はショートを避ける為バッテリーのマイナス端子を外します。

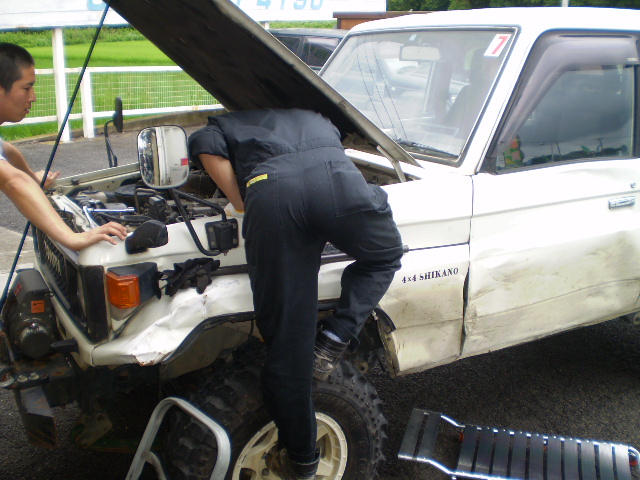

オーナー様が自らセルモーターを外してますが、
決して「汚いから自分で外せ!」と言った訳では有りません。(^_^;)

「愛機に更なる愛情を注ぎたい」と言うオーナーさんの意向です。

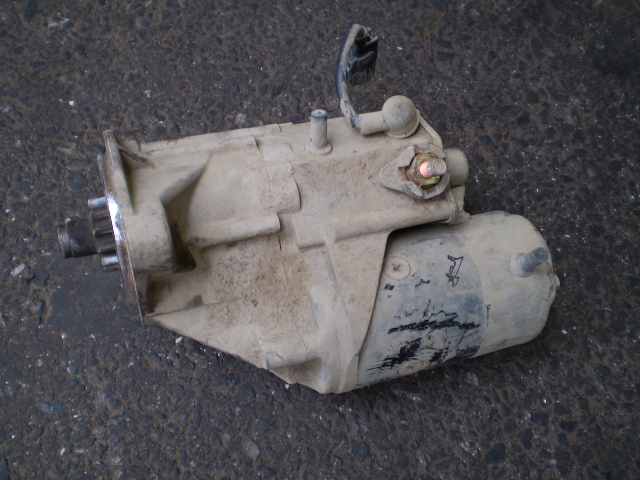

写真左が車輌から切り離したセルモーターです。
しかし汚いですねぇ、このままマグネットスイッチカバーを開けると
泥が中に入り込むので綺麗にしてからオペの開始です。

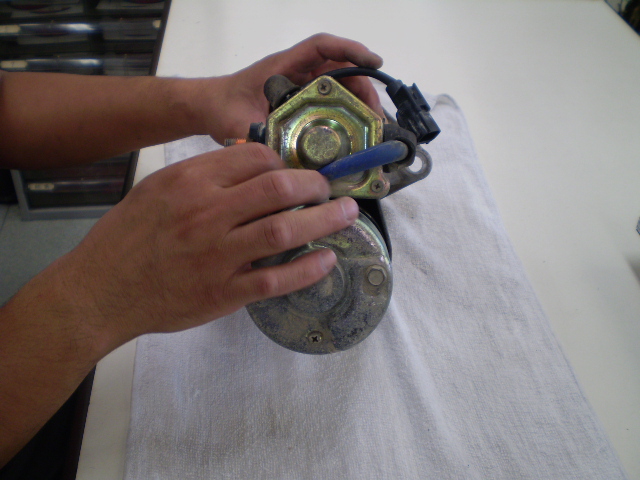

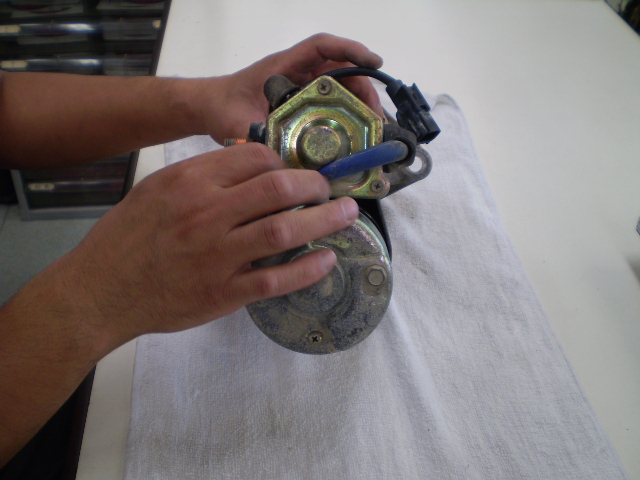

外側を洗浄してから写真右のマグネットスイッチカバーを開けます。

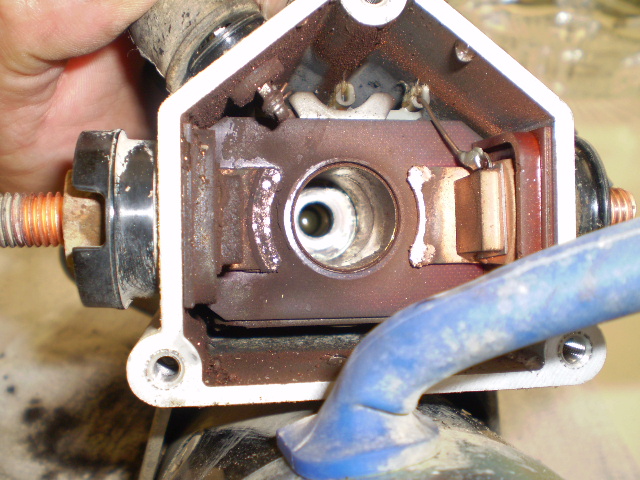

バッテリー側・モーター側のターミナルが削れているのが解りますか?
今回のクランケ(患者)は19万kmオーバーなので良く持った方です。

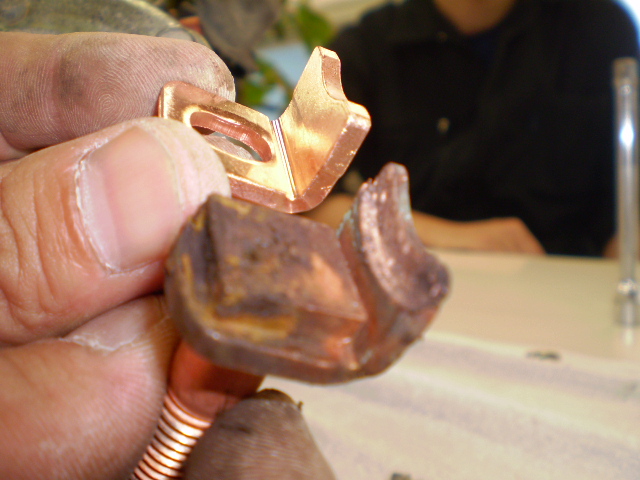

(右写真の奥側の綺麗な物が新品のターミナルです。)

スターターを回そうとした時に”カチン”という音のみで
何回か回しているうちに始動する場合は↑が原因です。

※スターターを回す頻度によるので距離とは必ずしも比例しません。

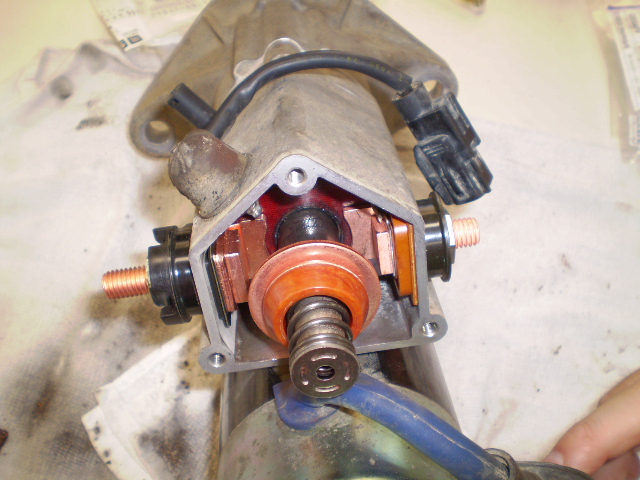

新品のバッテリー側・モーター側の両方のターミナルキットと
マグネットスイッチプランジャー(左写真中央)を新品に換えて

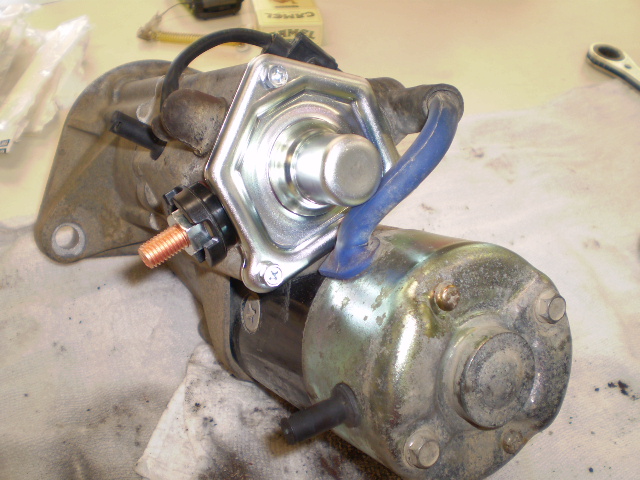

マグネットスイッチカバー&新品ガスケットを取り付けて完成です。

※ターミナルキットは真っ直ぐ取り付けないと接点不良で
  溶着しオーバーランの原因になりますので注意が必要です。

リビルト品を用いての交換が一般的ですが、オーバーホールの方が
断然お安く済むのが嬉しいですね。

<交換した部品>
マグネットスイッチプランジャ       1160
マグネットスイッチカバーガスケット    120
ターミナルアウターナット          100×2
スターターバッテリーターミナルキット   590
スターターモーターターミナルキット    630
マグネットスイッチカバー          530
マグネットスイッチカバーボルト        40×3
------------------------
合計                     3518円(税込)


※部品の価格は今現在のものなので、変更になる場合が有ります。

この記事は文字数の関係上、細かい作業工程を省略してますので、
ご自分で挑戦する方は全て自己責任において行って下さい。
